VSI制砂机

产品介绍

【进料粒度】:30-50mm
【生产能力】:60-520t/h
【应用范围】:河卵石、山石、矿石尾矿、石屑、建筑骨料等。
(更多应用领域请点击"免费咨询")
【产品介绍】:VSI系列高效立轴冲击式破碎机(新型制砂机)是我公司结合国内制砂生产方面的实际情况,经历数次技术改进之后研制出的高效制砂设备。该设备尤其适宜为高层建筑、高速公路(铁路)建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供砂石骨料。
VSI新型制砂机与国内同类产品相比,产量更高,产品粒形好,使用成本低。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供砂石骨料,是人工制砂和石料整形领域的设备。

产品优势
石打石、石打铁破碎方式
多种破碎方式,满足客户对破碎不同物料的需要。

处理量大,产量高
全新叶轮设计,优化物流流向,与同等功率下的传统设备相比,处理量大,产量提高了30%而且稳定。

易损件消耗低
合理的腔形设计,减少物料与易损件的直接接触,更大的降低易损件的磨损。

维修成本低、方便
液压开盖装置,大大降低了维修成本,同时更换易损件也更加方便。

轴承位恒温
轴承位恒温,油泵自动循环,以保证轴承筒里的温度和油箱里的油温相近,防止冬季上冻,延长维护周期和使用寿命。
工作原理
VSI制砂机运用选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。
物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出, 先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
中心进料伴随环形瀑落进料:物料落入进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出, 先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
技术参数

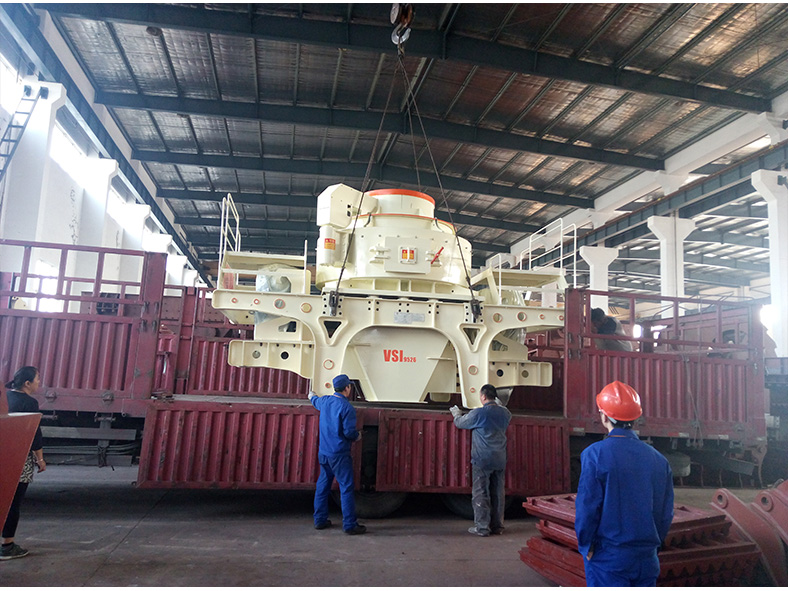

VSI制砂机(图1)
